Traversée des tables et des chaînes
Ce chapitre décrit la façon dont les paquets traversent les différentes chaînes, et dans quel ordre. De même, il explique l'ordre dans lequel les tables sont traversées. Vous percevrez l'importance de ce fonctionnement plus loin, lors de l'écriture de vos propres règles. D'autres points seront examinés, liés à des éléments dépendants du noyau, car ils entrent également en considération dans ce chapitre. Entre autres, les différentes décisions de routage. C'est particulièrement utile si vous voulez écrire des règles pour iptables qui peuvent modifier les consignes/règles de routage des paquets, c-à-d. pourquoi et comment les paquets sont routés; le DNAT et le SNAT sont des exemples caractéristiques. Bien sûr, il ne faut pas oublier les bits de TOS.
Généralités
Quand un paquet arrive pour la première fois dans un pare-feu, il rencontre le niveau matériel, puis il est recueilli par le pilote de périphérique approprié au sein du noyau. Ensuite, le paquet enchaîne une succession d'étapes dans le noyau, avant d'être envoyé à l'application adéquate (localement), ou expédié à un autre hôte - ou quoi que ce soit d'autre.
D'abord, analysons un paquet destiné à la machine locale. Il enchaîne les étapes suivantes avant d'être réellement délivré à l'application qui le reçoit :
Tableau 1. Hôte local destinataire (votre propre machine)
| Étape | Table | Chaîne | Commentaire |
|---|---|---|---|
| 1 | Sur le câble (ex. Internet) | ||
| 2 | Arrive sur l'interface (ex. eth0) | ||
| 3 | mangle | PREROUTING | Cette chaîne sert normalement à modifier les paquets, i.e. changer les bits de TOS, etc. |
| 4 | nat | PREROUTING | Cette chaîne sert principalement au DNAT. Évitez de filtrer dans cette chaîne puisqu'elle est court-circuitée dans certains cas. |
| 5 | Décision de routage, i.e. le paquet est-il destiné à notre hôte local, doit-il être réexpédié et où ? | ||
| 6 | mangle | INPUT | Ici, il atteint la chaîne INPUT de la table mangle. Cette chaîne permet de modifier les paquets, après leur routage, mais avant qu'ils soient réellement envoyés au processus de la machine. |
| 7 | filter | INPUT | C'est l'endroit où est effectué le filtrage du trafic entrant à destination de la machine locale. Notez bien que tous les paquets entrants et destinés à votre hôte passent par cette chaîne, et ceci quelle que soit leur interface ou leur provenance d'origine. |
| 8 | Processus/application local (i.e. programme client/serveur) |
Remarquez que cette fois, le paquet est transmis à travers la chaîne INPUT au lieu de la chaîne FORWARD. C'est parfaitement logique. Et c'est certainement la seule chose logique à vos yeux dans le parcours des tables et des chaînes pour le moment, mais si vous continuez d'y réfléchir, vous trouverez ceci de plus en plus clair au fur et à mesure.
À présent, analysons les paquets sortant de notre hôte local et les étapes qu'ils enchaînent.
Tableau 2. Hôte local source (votre propre machine)
| Étape | Table | Chaîne | Commentaire |
|---|---|---|---|
| 1 | Processus/application local (i.e. programme client/serveur) | ||
| 2 | Décision de routage. Quelle adresse source doit être utilisée, quelle interface de sortie, et d'autres informations nécessaires qui doivent être réunies. | ||
| 3 | mangle | OUTPUT | C'est là où les paquets sont modifiés. Il est conseillé de ne pas filtrer dans cette chaîne, à cause de certains effets de bord. C'est aussi où le traçage de connexion généré localement prend place, nous verrons celà dans le chapitre La machine d'état. |
| 4 | nat | OUTPUT | Cette chaîne permet de faire du NAT sur des paquets sortant du pare-feu. |
| 5 | Décision de routage, comment les modifications des mangle et nat précédents peuvent avoir changé la façon dont les paquets seront routés. | ||
| 6 | filter | OUTPUT | C'est de là que les paquets sortent de l'hôte local. |
| 7 | mangle | POSTROUTING | La chaîne POSTROUTING de la table mangle est principalement utilisée lorsqu'on souhaite modifier des paquets avant qu'ils quittent la machine mais après les décisions de routage. Cette chaîne est rencontrée d'une part par les paquets qui ne font que transiter par le pare-feu, d'autre part par les paquets créés par le pare-feu lui-même. |
| 8 | nat | POSTROUTING | C'est ici qu'est effectué le SNAT. Il est conseillé de ne pas filtrer à cet endroit à cause des effets de bord, certains paquets peuvent se faufiler même si un comportement par défaut a été défini pour la cible DROP. |
| 9 | Sort par une certaine interface (ex. eth0) | ||
| 10 | Sur le câble (ex. Internet) |
Dans cet exemple, on suppose que le paquet est destiné à un autre hôte sur un autre réseau. Le paquet parcourt les différentes étapes de la façon suivante :
Tableau 3. Paquets redirigés
| Étape | Table | Chaîne | Commentaire |
|---|---|---|---|
| 1 | Sur le câble (ex. Internet) | ||
| 2 | Arrive sur l'interface (ex. eth0) | ||
| 3 | mangle | PREROUTING | Cette chaîne est typiquement utilisée pour modifier les paquets, i.e. changer les bits de TOS, etc. C'est ici aussi que le traçage de connexion généré non-localement prend place, nous verrons celà dans le chapitre La machine d'état. |
| 4 | nat | PREROUTING | Cette chaîne sert principalement à réaliser du DNAT. Le SNAT est effectué plus loin. Evitez de filtrer dans cette chaîne car elle peut être court-circuitée dans certains cas. |
| 5 | Décision de routage, c-à-d. le paquet est-il destiné à votre hôte local, doit-il être redirigé et où ? | ||
| 6 | mangle | FORWARD | Le paquet est alors envoyé à la chaîne FORWARD de la table mangle. C'est utile pour des besoins très spécifiques, lorsque l'on souhaite modifier des paquets après la décision de routage initiale, mais avant la décision de routage finale effectuée juste avant l'envoi du paquet. |
| 7 | filter | FORWARD | Le paquet est routé vers la chaîne FORWARD. Seuls les paquets réexpédiés arrivent ici, et c'est ici également que tout le filtrage est effectué. Notez bien que tout trafic redirigé passe par ici (et pas seulement dans un sens), donc vous devez y réfléchir en rédigeant vos règles. |
| 8 | mangle | POSTROUTING | Cette chaîne est employé pour des formes particulières de modification de paquets, que l'on veut appliquer postérieurement à toutes les décisions de routage, mais toujours sur cette machine. |
| 9 | nat | POSTROUTING | Cette chaîne est employé pour des formes particulières de modification de paquets, que l'on veut appliquer postérieurement à toutes les décisions de routage, mais toujours sur cette machine |
| 10 | Sort par l'interface de sortie (ex. eth1). | ||
| 11 | Sort de nouveau par le câble (ex. LAN). |
Comme vous pouvez le constater, il y a de nombreuses étapes à franchir. Un paquet peut être arrêté dans n'importe quelle chaîne d'iptables, et même ailleurs s'il est malformé. Pourtant, il est intéressant de se pencher sur le sort du paquet vu par iptables. Remarquez qu'aucune chaîne ou table spécifique n'est définie pour des interfaces différentes, ou quoi que ce soit de semblable. La chaîne FORWARD est systématiquement parcourue par les paquets qui sont redirigés par l'intermédiaire de ce pare-feu/routeur.
 | N'utilisez pas la chaîne INPUT pour filtrer dans le scénario précédent ! INPUT n'a de sens que pour des paquets destinés à votre hôte local, autrement dit qui ne seront routés vers aucune autre destination. |

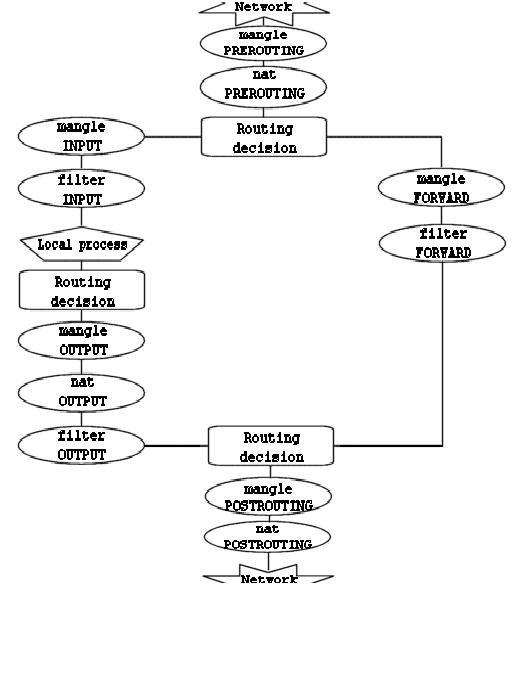

Maintenant, vous avez découvert comment les différentes chaînes sont traversées selon trois scénarios distincts. On peut en donner une représentation graphique :
Pour être plus clair, ce dessin mérite quelques explications. Si un paquet atteignant la première décision de routage n'est pas destiné à la machine locale, il sera orienté vers la chaîne FORWARD. Par contre, s'il est destiné à une adresse IP que la machine écoute, ce paquet sera envoyé vers la chaîne INPUT, et donc à la machine locale.
Il est important de remarquer que même si des paquets sont destinés à la machine locale, leur adresse de destination peut être modifiée à l'intérieur de la chaîne PREROUTING par une opération de NAT. En effet, puisque ceci a lieu avant la première décision de routage, le paquet ne sera examiné qu'après un éventuel changement. A cause de cette particularité, le routage peut être altéré avant que la décision de routage ne soit prise. Notez bien que tous les paquets transiteront par l'un ou l'autre des chemins de ce dessin. Si vous réalisez du DNAT sur un paquet pour le renvoyer sur le réseau duquel il provient, il continuera malgré tout sa route à travers les chaînes restantes jusqu'à ce qu'il retourne sur le réseau externe.
 | Si vous pensez avoir besoin d'informations supplémentaires, vous pouvez utiliser le script rc.test-iptables.txt. Ce script de test devrait vous procurer des règles suffisantes pour expérimenter et comprendre de quelle façon les tables et les chaînes sont traversées. |
